Описание
Блоки вентильные предназначены для подключения преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.
Преимущества
- Возможность калибровки датчика в условиях эксплуатации
- Заводская сборка с испытаниями на герметичность
- Малые габариты и масса
Вентильные блоки ОВЕН БВ-х
Используются в сборе с преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя в условиях эксплуатации. Также трех- и пятивентильные блоки позволяют выравнивать давление в камерах преобразователя для калибровки нулевого значения выходного сигнала.
Технические характеристики
|
Рабочая среда |
жидкость, пар, газ |
|
Давление рабочей среды |
до 16 МПа
|
|
Температура рабочей среды |
-20…+180 °С
|
|
Предельные значения температур окружающего воздуха при эксплуатации |
-30…+30 °С |
|
Присоединение к технологической линии |
M20×1,5 манометрической формы |
|
Присоединение к преобразователю |
резьбовое соединение M20х1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм |
|
Материал корпуса |
нержавеющая сталь AISI 304S |
|
Тип вентилей |
игольчатый клапан с фторопластовым уплотнением |
Конструктивные исполнения
Блок вентильный ОВЕН БВ-113
Блок вентильный ОВЕН БВ-211
Блок вентильный ОВЕН БВ-310
Блок вентильный ОВЕН БВ-312
Схемы подключения
Схема подключения БВ-113
Схема подключения БВ-211
Схема подключения БВ-310

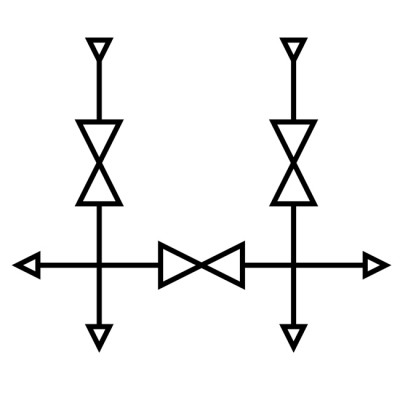

Схема подключения БВ-312
