Описание

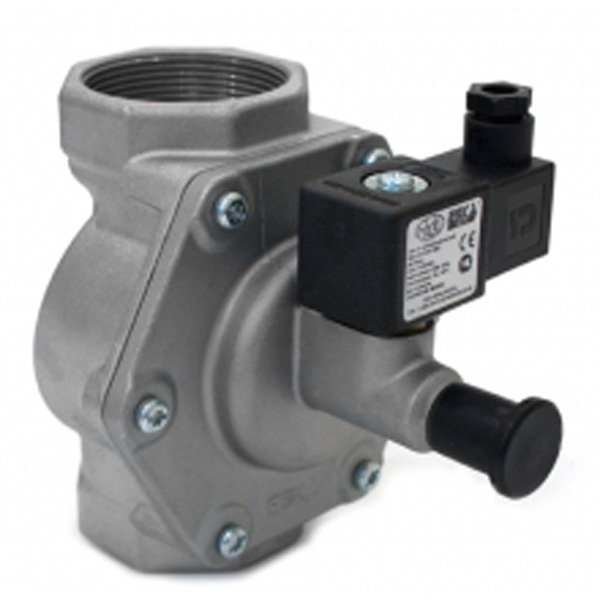

Клапан электромагнитный EGV, нормально открытый (НО) с ручным взводом предназначен для использования в качестве запорного клапана на трубопроводах подачи природного газа и паровой фазы сжиженного углеводородного газа (пропан-бутановой смеси) в газогорелочные устройства потребителей.
Характеристики
Область применения
Газовые вводы газогорелочных устройств систем отопления и горячего водоснабжения жилых, бытовых, общественных и административных зданий.
Условия эксплуатации клапана должны соответствовать климатическому исполнению УХЛ 2 по ГОСТ 15150-69 для работы при температурах окружающего воздуха от – 40 до + 60 °С.
Конструктивные особенности
- герметичность класса А по ГОСТ 9544-2005;
- высокое быстродействие;
- отсутствие потребления электрической энергии в рабочем положении;
- минимальная масса и габариты.
Декларации соответствия ТР ТС 010/2011 «О безопасности машин и оборудования», 004/2011 «О безопасности низковольтного оборудования» и 016/2011 «О безопасности аппаратов, работающих на газообразном топливе».
Технические характеристики
Параметр |
Значение |
Рабочая среда |
Природный газ по ГОСТ 5542-87, паровая фаза сжиженного углеводородного газа по ГОСТ Р 52087-2003 и другие газы не агрессивные к алюминиевым и медным сплавам и резине |
Максимальное рабочее давление, МПа |
0,05 |
Температура окружающей среды, °С |
– 40…+60 |
Напряжение, подаваемое на катушку, В
-переменного тока частотой 50 Гц
-постоянного тока* |
22012; 24 |
Время срабатывания, с |
1 |
Степень защиты по ГОСТ 14254-96 |
IP65 |
Электрический разъем |
DIN 46340-3 |
Средний срок службы, лет |
15** |
* Поставляются по отдельному заказу потребителя.
** при условии своевременной замены или ремонта деталей, имеющих меньший срок службы.
Материалы основных деталей
Наименование |
Материал |
Корпус клапана и крышки |
Алюминиевый сплав с покрытием цинком |
Шток, пружина, винты |
Нержавеющая сталь |
Прочие металлические детали |
Алюминий, бронза |
Седло клапана |
Алюминий |
Мембрана, уплотнительные кольца, уплотнение седла клапана |
Резина H-NBR |
Внутренние детали и рукоятка |
Пластмасса Nylon-6 |
Схемы
Габаритные и установочные размеры
-
-
Рис. 1. Габаритные размеры электромагнитных клапанов DN от 15 до 25
-
Рис. 2. Габаритные размеры клапанов DN от 32 до 50
Обозначение |
DN |
Резьба |
Габаритные размеры, мм |
Масса, кг |
A |
B |
C |
D |
E |
EGV 1015 |
15 |
½” |
122 |
97 |
91 |
85,2 |
55 |
0,43 |
EGV 1020 |
20 |
¾” |
122 |
97 |
91 |
85,2 |
55 |
0,41 |
EGV 1025 |
25 |
1″ |
122 |
97 |
91 |
85,2 |
55 |
0,455 |
EGV 1032 |
32 |
1¼” |
180 |
141 |
148 |
144 |
132,5 |
1,412 |
EGV 1040 |
40 |
1½” |
180 |
141 |
148 |
144 |
132,5 |
1,338 |
EGV 1050 |
50 |
2″ |
180 |
141 |
148 |
144 |
132,5 |
1,418 |
Устройство
-
Рис. 3. Устройство электромагнитного клапана
Графики
График зависимости перепада давления ΔP (разности между давлением на входе и выходе) от расхода Q природного газа.
