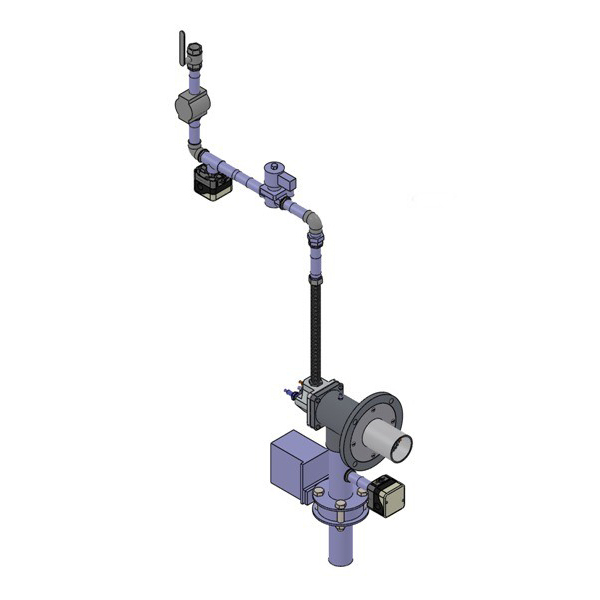

Газовая рампа ПРОМА

Цена по запросу

Артикул: ГР Категория:

Описание

Назначение

Для подключения газовых горелок типа ГГ1 и ГГ2 и других к основной линии газопровода. Позволяют производить розжиг горелки, регулирование тепловой мощности, регулирование соотношения газ/воздух при плавном регулировании, а так же контроль герметичности запорной арматуры.

Присоединительные диаметры от G1/2 до G2.

Характеристики

Варианты исполнения и примеры применения

Описание Вариант 1 Вариант 2 Вариант 3 Вариант 4 Вариант 5 Вариант 6
Ручной шаровый кран ● ● ● ● ● ●
ПЗК1 (Запорный клапан) – ● – ● – ●
ПЗК2 (Большое горение) ● ● ● ● ● ●
ПЗК3 (Малое горение) – – ● ● – –
ЗАСЛОНКА ГАЗ (Привод) – – – – ● ●
Датчик давления газа – – – – ● ●
Реле Ргаз (Контроль герметичности) ○ ○ ○ ○ ○ ○
Реле Рвозд ● ● ● ● – –
Датчик давления воздух ● ●
Заслонка воздух (ручная) ● ● ● ● – –
Заслонка воздух (привод) – – ○ ○ ● ●
Рис 1 Рис 2 Рис 3 Рис 4 Рис 5 Рис 6

● – включено в комплектацию

○ – доступно под заказ

– – не доступно

Схемы


      Газовая рампа

      Рис. 1

      Газовая рампа

      Рис. 2

      Газовая рампа

      Рис. 3

      Газовая рампа

      Рис. 4

      Газовая рампа

      Рис. 5

      Газовая рампа

      Рис. 6
      Рис.1 – Установка горелки в газовую линию. ПЗК = 1шт. Режим горения 100% (номинальная мощность);
      Рис.2 – Установка горелки одиночно. ПЗК = 2шт. Режим горения 100% (номинальная мощность);
      Рис.3 – Установка горелки в газовую линию. ПЗК = 2шт. Режим горения 50%/100% (Большое/Малое горение);
      Рис.4 – Установка горелки одиночно. ПЗК = 3шт. Режим горения 50%/100% (Большое/Малое горение);
      Рис.5 – Установка горелки в газовую линию. ПЗК = 1шт. Заслонка = 1шт. Режим горения 0-100% (Плавное регулирование);
      Рис.6 – Установка горелки одиночно. ПЗК = 2шт. Заслонка = 1шт. Режим горения 0-100% (Плавное регулирование);
