Описание

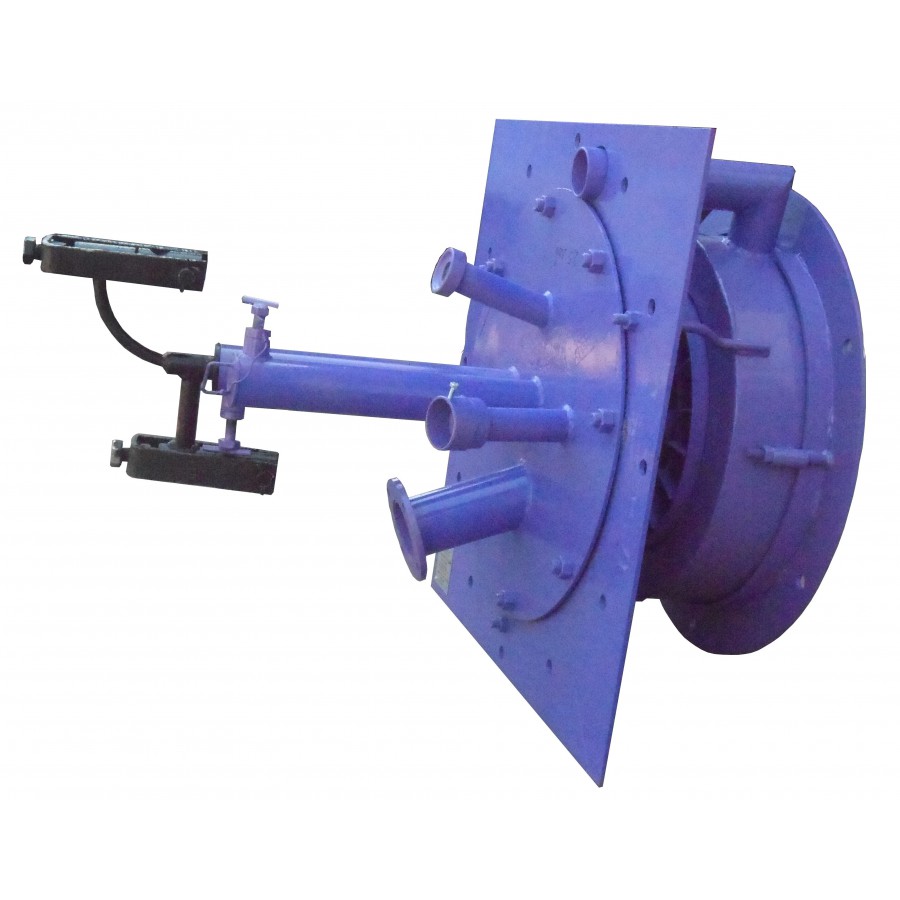

Газомазутные горелки ГМ, которые сегодня производит Завод котельного оборудования «ТеплоЭнергоСнаб» под торговой маркой «TES» были специально разработаны для установки на паровых котлах ДЕ (Е) соответствующей тепловой мощности. Горелки выпускаются нескольких типоразмеров от 2,5МВт до 10МВт. Кроме ГМ выпускается горелка ГМП-16, которая имеет такой же конструктив что и горелочные устройства ГМ. Мощность ГМП-16 составляет 18МВт. Индекс «П», который есть в названии ГМП-16, означает ,что горелка по умолчанию имеет правое завихрение факела. В последнее время, по желанию заказчиков, стали производить ГМП-16 и левого вращения, называются они «ГМП-16 левая». Остальные горелочные устройства этой серии ГМ-2,5, ГМ-4,5, ГМ-7 и ГМ-10 выпускаются как левого вращения так и правого.
Характеристики
ГМ и ГМП-16 являясь комбинированными горелками работают как на природном газе, так и на мазуте. В нормальных режимах работы они должны работать или на одном или на другом виде топлива. Однако производителем попускается кратковременное сжигание одновременно и мазута и газа в момент перехода с одного вида топлива на другое.
Для использования на ГМ и ГМП-16 мазута в качестве топлива, горелки обязательно должны быть укомплектованы паромеханическими форсунками ФПМ. При работе на жидком топливе к горелки обязательно требуется подвести пар. Обязательное наличие пара объясняется тем, что с его помощью происходит нормальный распыл мазута и соответственно полное сгорание жидкого топлива. Требуемое давление жидкого топливо должно обеспечиваться системой мазутоподготовки. Все форсунки ФПМ укомплектованы комплектом ЗИП.
Занимаясь переналадкой котла, пытаясь увеличить или уменьшить мощность и производительность , некоторые заказчики прибегают за замене ЗИПа горелки. При этом должен меняться диаметр топливного завихрителя. Данный метод не прописывается в руководстве по эксплуатации от завода изготовителя, но тем не менее показал свою работоспособность. Решение о замене ЗИПа принимается только самим заказчиком.
Нагнетание воздуха для работы производится от отдельно стоящего вентилятора. Размер и тип вентилятора подпирается для каждого котла отдельно.
Не смотря на то, что это оборудование разрабатывалось под конкретные котлы ДЕ, его можно установить и на другое технологическое оборудование где требуется установка горелочного устройства. Но это возможно только если на объекте будет обеспечено наличие пара. Газомазутные горелки этой серии не имеют собственного воздушного короба, так как такой короб является частью котлов ДЕ для которые и разработаны это горелки. Учитывая это, кроме пара на объекте придется изготовить воздушный короб.
Для данного оборудования, по запросу заказчика, наша компания может поставить всё необходимое оборудование, такое как вентилятор, дымосос, запальную горелку и ЗЗУ, систему автоматики горелки и газовую линию.
Основные технические характеристики
| Наименование параметров |
ГМ-2,5 |
ГМ-4,5 |
ГМ-7 |
ГМ-10 |
ГМП-16 |
| Номинальная тепловая мощность горелки, МВт |
2.9+0.29-0.15 |
5.22+0.52-0.26 |
8.14+0.81-0.41 |
11.63+1.16-0.58 |
18.6+1.86-0.93 |
| Коэффициент рабочего регулирования горелки мазутной |
5 |
| Номинальное давление газа перед горелкой мазутной, кПа |
25 ±6 |
| Номинальное давление мазута перед горелкой мазутной, кПа |
1.8 ± 0.4 |
| Давление пара на распыливание, МПа |
0.1-0.2 |
0.25-0.3 |
| Длина факела, м, не более |
1.8 |
2.5 |
4.0 |
5.5 |
6.5 |
| Номинальный расход мазута при QcH=40,38 МДж/кг (9650 ккал/м3), кг/ч |
258 |
464 |
723 |
1033 |
1652 |
| Номинальный расход газа при QcH=35,4 МДж/кг (8500 ккал/м3), м3/ч |
295 |
530 |
828 |
1183 |
1890 |
| Масса горелки, кг |
105 |
130 |
150 |
Габаритные и установочные размеры
| Тип горелки |
D |
D2 |
L |
I |
I1 |
I1 |
D2 |
D3 |
H |
D4 |
d |
h |
| ГМ-2,5 |
342 |
330 |
951 |
256 |
274 |
659 |
545 |
642 |
685 |
57 |
6.6 |
19 |
| ГМ-4,5 |
387 |
375 |
951 |
296 |
274 |
629 |
630 |
728 |
770 |
89 |
7.5 |
16 |
| ГМ-7 |
422 |
410 |
971 |
366 |
274 |
569 |
715 |
850 |
885 |
102 |
9.0 |
16 |
| ГМ-10 |
438 |
426 |
971 |
366 |
274 |
569 |
715 |
850 |
885 |
102 |
12.8 |
16 |
| ГМП-16 |
438 |
426 |
990 |
366 |
293 |
587 |
715 |
850 |
885 |
102 |
18.8 |
16 |
Схемы
Чертежи
1. Ствол; 2. Штуцер мазутный; 3. Штуцер паровой; 4.Прокладка, 5. Гайка накидная; 6. Шайба распределительная; 7.Завихритель паровой; 8.Завихритель топливный.
