Описание

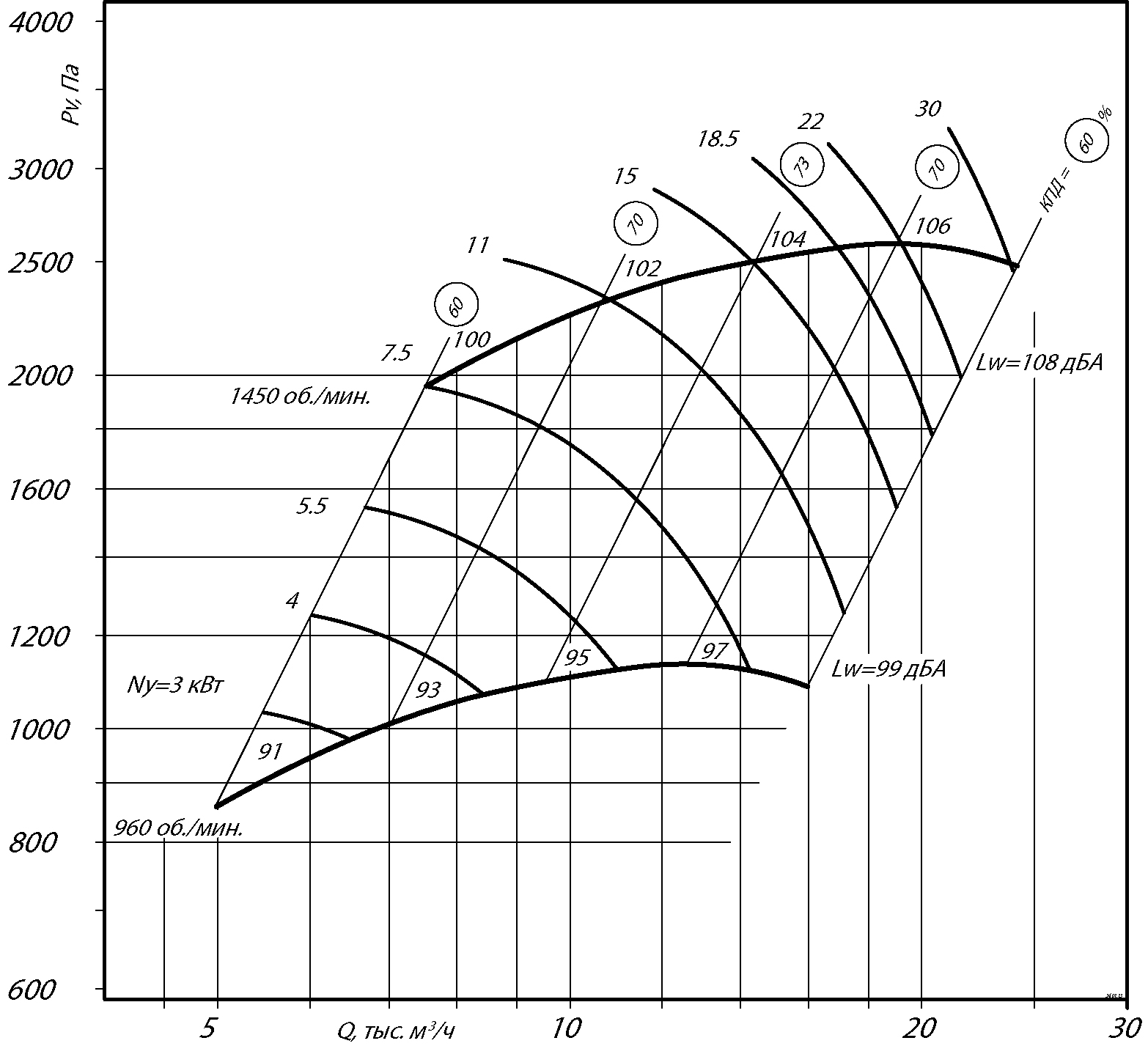

Аэродинамические характеристики радиального вентилятора ВР 280-46 №5Н Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №5Н
Расстояния между отверстиями | Расстояния между отверстиями | Отверстия | ||||||||||||||||
А, мм | D, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | B, мм | Lmax, мм | L, мм | d1, мм | f1, мм | f2, мм | h, мм | n1, шт | n2, шт | n3, шт |
324 | 502 | 350 | 350 | 382 | 382 | 382 | 382 | 785 | 920 | 1030 | 253 | 10 | 382 | 382 | 340 | 4 | 1 | 1 |
Акустические характеристики радиального вентилятора ВР 280-46 №5Н
Значение Lpi в октавных полосах f, Гц | |||||||||
Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
1000 | 87 | 88 | 92 | 94 | 90 | 86 | 81 | 73 | 94 |
1500 | 97 | 98 | 102 | 104 | 100 | 96 | 91 | 83 | 104 |
Варианты монтажа вентилятора типа “наездник” Варианты положения корпуса вентилятора типа “наездник”
