Описание

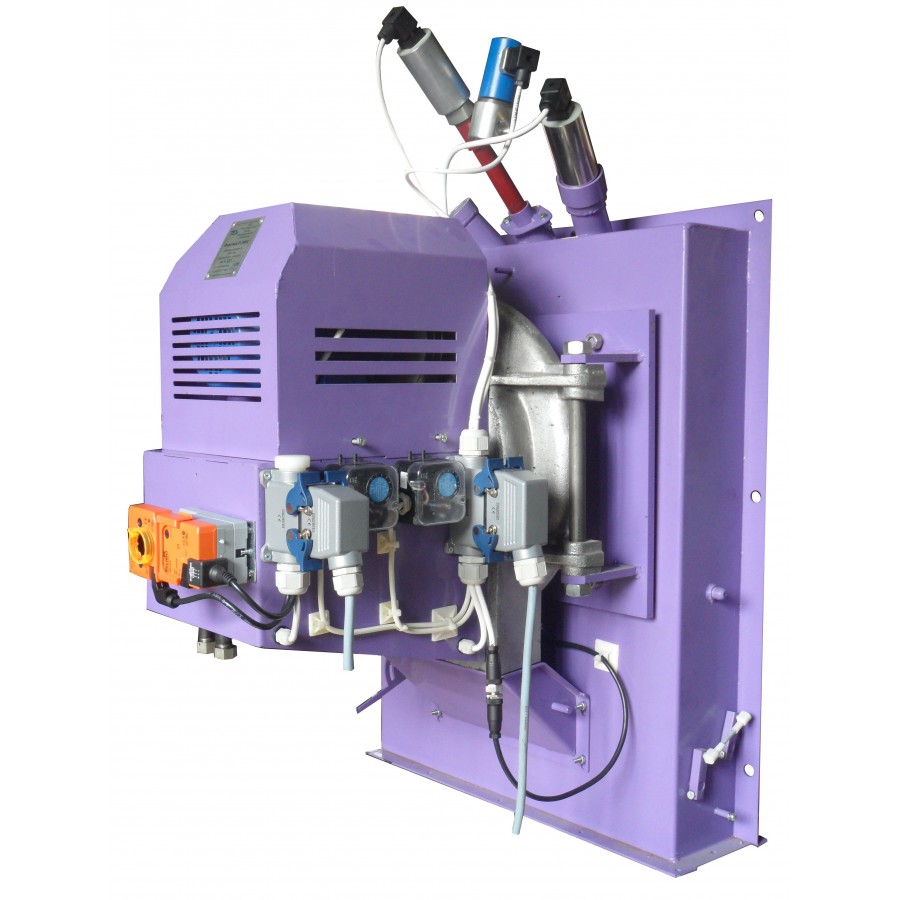

Ротационные жидкотопливные горелки РМГ-1м, РМГ-2м, РМГ-3м представляют собой современное, высоконадежное оборудование производства котельного завода ООО «ТеплоЭнергоСнаб» под торговой маркой «TES», используемое для распыления и сжигания жидкого топлива. Эти горелки разрабатывались для установки на котлы серии Е и КВ-ГМ. По факту на сегодняшний день горелки это серии используются как на котлах, так и как горелка сушильного барабана в различных отраслях промышленности связанного с дорожным строительством или производством строительных смесей и прочее. Выбирая горелку для конкретной модели котла или сушильного барабана, важно учитывать тепловую мощность.
Основным рабочим узлов этих горелочных устройств является ротационная форсунка Р-200м. Топливом для этих жидкотопливных горелок может служить нефть, мазут, дизельное топливо, печное топливо и другие виды жидкого топлива которые примерно соответствуют характеристикам вышеуказанных топлив по вязкости и температуре воспламенения. По сути это универсальные жидкотопливные горелки.
Характеристики
Горелки РМГ могут быть автоматизированы по желанию заказчика.
Автоматика горелок поставляемая с мазутными горелками РМГ всех мощностей может быть выполнена в нескольких вариантах.
Горелки с автоматикой для котла имеют обозначения «Арр»- выполняет автоматический розжиг, и автоматика управления горелкой серии «А3с» – трёхстепенчатая автоматика. Все автоматизированые горелки укомплектованы запальными горелками, которые входят в состав запально-защитного устройства (ЗЗУ).
Более подробно с автоматикой управления горелкой можно ознакомится на сайте в разделе «Элеметы автоматизации».
Шкаф управления горелками так же производства Завода котельного оборудования «ТеплоЭнергоСнаб» под торговой маркой «TES».
Особенность ротационных горелок заключается в технологии получения топливной смеси перед введением в камеру сгорания. Конструкция горелки включает в себя специальный ротор, благодаря высокоскоростному вращению которого на стенках топливного стакана образуется тончайшая топливная пленка. Она сталкивается с первичным воздухом, и полученная смесь попадает в камеру сгорания. Использование ротационного метода подготовки горючей смеси позволяет разбивать топливо на мельчайшие частицы и обеспечивает его эффективное сгорание.
Компания ООО «ТеплоЭнергоСнаб» производит ротационные мазутные горелки в сериях 1м, 2м, 3м, отличающиеся своей мощностью:
- горелки 1м имеют мощность до 1.1 МВт;
- горелки 2м — до 2.2 МВт;
- горелки 3м — до 3.5 МВт.
Под каждую из серий, как уже упоминалось выше, требуется подбирать соответствующее по мощности котельное оборудование типа Е и КВ-ГМ.
Мазутные горелки заслуженно считаются самыми экономичными в использовании. Причем они являются универсальными, так как могут работать не только на мазуте, но и на дизельном, печном, бытовом топливе или на сырой нефти. Такие горелки практичны и максимально надежны, их работа легко автоматизируется.
Основные технические характеристики
| Наименование параметров |
Нормы |
| РМГ-1м |
РМГ-2м |
РМГ-3м |
| Номинальная тепловая мощность горелки, МВт |
1.1
(+0.11/-0.05) |
2.2
(+0.22/-0.11) |
3.5
(+0.35/-0.17) |
| Коэффициент рабочего регулирования горелки |
4 |
| Присоединительное давление топлива (МПа) |
|
| – мазута |
0.23 ± 0.03 |
0.33 ± 0.04 |
0.3±0.06 |
| – легкого жидкого топлива |
0.03 ± 0.02 |
0.04±0.02 |
0.05±0.02 |
| Номинальный расход жидкого топлива при Q = 40.53 МДж/кг (9680ккал/кг) |
98 |
196 |
310 |
| Длина факела при номинальной тепловой мощности, м, не более |
1.3 |
2.5 |
2.2 мазут / 2,0 газ |
| Электродвигатель форсунки |
|
| – потребляемая мощность, кВт, не более |
1.5 |
| – частота вращения (синхронная), мин |
3000 |
| – номинальное напряжение питания, 3 фазы, 50 Гц, В |
380 |
| Габаритные размеры, мм, не более |
|
| – длина |
755 |
| – ширина |
660 |
| – высота |
880 |
| Масса, кг |
90 |
Значения параметров даны:
- при разрежении в топке котла 20+-10 Па;
- при температуре воздуха 20°C.
