Описание
Назначение

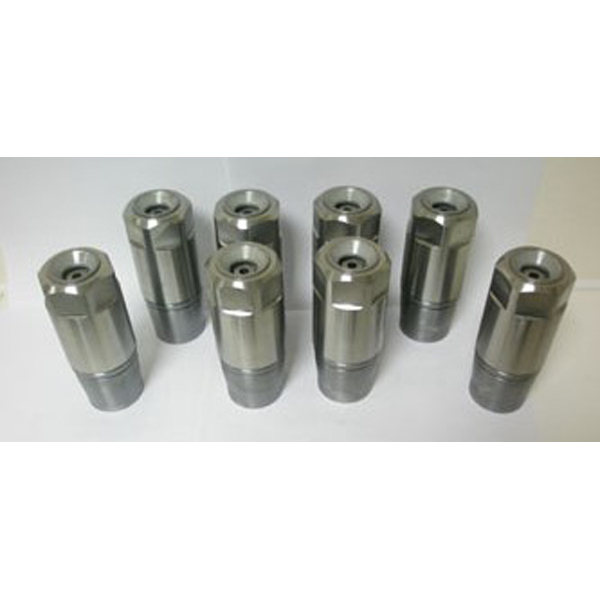

Ультразвуковая головка (форсунка) “Вулкан”, предназначена для надёжной растопки и эффективного, топливосберегающего сжигания мазута в паровых котлах и энергоустановках. Головка предлагается с целью замены известных паро-механических головок.
Характеристики
Принцип действия
В головке реализован комбинированный способ распыливания топлива, совмещающий центробежный эффект и эффект гидродинамической и ультразвуковой кавитации, с генерированием и наложением на топливный факел акустических и ультразвуковых колебаний.
Кавитация (коллапс пузырьков) и, как следствие, высокое качества распыла топлива (средний диаметр Заутера от 80…100 мкм), протекание процесса горения в ультразвуковом поле означают, что горящее вещество находится в сильно возбуждённом состоянии, зависящем не только от температуры. Химические реакции идут с большими скоростями и начинаются при пониженных температурах. Это значит, что применение головок «Вулкан» «катализирует», «промотирует» процессы выгорания топлива, обеспечивает полноту сгорания близкую к единице, обеспечивает отсутствие не условного, а истинного химического недожога топлива при предельно низких избытках воздуха (окислителя). По нашим данным, головка «Вулкан» не имеет аналогов и конкурентов.
Преимущества
Отличительными особенностями данной форсунки, по сравнению с традиционными паромеханическими форсунками, являются её высокая экономичность, надежность и простота в обслуживании. Высокая надежность достигается благодаря простоте конструкции и применению материалов, рассчитанных на многолетнюю длительную эксплуатацию.
Преимущества ультразвуковых форсунок (головок) “Вулкан”:
- обеспечение надёжной растопки и эффективного экономичного сжигания мазута с давлением подачи от 4 до 40 ати, с давлением распыливающего пара 4…6 ати, удельным расходом пара не более 2% от расхода мазута;
- снижение удельного расхода мазута на ~ 0,5% и выше;
- изменение диапазона регулирования расхода топлива от 30 до 100%.
Основные технические характеристики
Давление пара, ати |
5…3 |
Давление мазута, ати |
7 |
10 |
15 |
20 |
25 |
30 |
35 |
Тип |
Обозначение |
Производительность, кг/ч ±1,5% |
ГПМУ-200 |
ГМУ.0020.000 |
90 |
105 |
130 |
150 |
170 |
185 |
200 |
ГПМУ-250 |
ГМУ.0025.000 |
110 |
135 |
165 |
190 |
210 |
230 |
250 |
ГПМУ-300 |
ГМУ.0030.000 |
135 |
160 |
195 |
225 |
250 |
275 |
300 |
ГПМУ-350 |
ГМУ.0035.000 |
155 |
185 |
230 |
265 |
295 |
325 |
350 |
ГПМУ-400 |
ГМУ.0040.000 |
180 |
215 |
260 |
300 |
340 |
370 |
400 |
ГПМУ-500 |
ГМУ.0050.000 |
225 |
265 |
325 |
380 |
420 |
465 |
500 |
ГПМУ-600 |
ГМУ.0060.000 |
270 |
320 |
395 |
455 |
505 |
555 |
600 |
ГПМУ-700 |
ГМУ.0070.000 |
315 |
375 |
460 |
530 |
590 |
650 |
700 |
ГПМУ-800 |
ГМУ.0080.000 |
360 |
430 |
525 |
605 |
675 |
740 |
800 |
ГПМУ-900 |
ГМУ.0090.000 |
400 |
480 |
590 |
680 |
760 |
835 |
900 |
ГПМУ-1000 |
ГМУ.0100.000 |
445 |
535 |
650 |
760 |
845 |
925 |
1000 |
ГПМУ-1200 |
ГМУ.0120.000 |
560 |
670 |
820 |
950 |
1050 |
1155 |
1250 |
ГПМУ-1500 |
ГМУ.0150.000 |
670 |
800 |
980 |
1130 |
1260 |
1390 |
1500 |
ГПМУ-1700 |
ГМУ.0170.000 |
780 |
930 |
1150 |
1320 |
1480 |
1620 |
1750 |
ГПМУ-2000 |
ГМУ.0200.000 |
900 |
1050 |
1300 |
1500 |
1700 |
1850 |
2000 |
ГПМУ-2200 |
ГМУ.0220.000 |
1000 |
1200 |
1450 |
1700 |
1900 |
2100 |
2250 |
ГПМУ-2500 |
ГМУ.0250.000 |
1100 |
1350 |
1650 |
1900 |
2100 |
2300 |
2500 |
ГПМУ-2700 |
ГМУ.0270.000 |
1250 |
1450 |
1800 |
2100 |
2300 |
2550 |
2750 |
ГПМУ-3000 |
ГМУ.0300.000 |
1350 |
1600 |
1950 |
2250 |
2550 |
2800 |
3000 |
ГПМУ-3200 |
ГМУ.0320.000 |
1450 |
1750 |
2150 |
2450 |
2750 |
3000 |
3250 |
ГПМУ-3500 |
ГМУ.0350.000 |
1550 |
1850 |
2300 |
2650 |
2950 |
3250 |
3500 |
ГПМУ-3700 |
ГМУ.0370.000 |
1700 |
2000 |
2450 |
2850 |
3150 |
3450 |
3750 |
ГПМУ-4000 |
ГМУ.0400.000 |
1800 |
2150 |
2600 |
3000 |
3400 |
3700 |
4000 |
ГПМУ-4200 |
ГМУ.0420.000 |
1900 |
2250 |
2800 |
3200 |
3600 |
3950 |
4250 |
ГПМУ-4500 |
ГМУ.0450.000 |
2000 |
2400 |
2950 |
3400 |
3800 |
4150 |
4500 |
ГПМУ-4700 |
ГМУ.0470.000 |
2100 |
2550 |
3100 |
3600 |
4000 |
4400 |
4750 |
ГПМУ-5000 |
ГМУ.0500.000 |
2250 |
2650 |
3250 |
3800 |
4200 |
4650 |
5000 |
ГПМУ-5500 |
ГМУ.0550.000 |
2450 |
2950 |
3600 |
4150 |
4650 |
5100 |
5500 |
ГПМУ-6000 |
ГМУ.0600.000 |
2700 |
3200 |
3950 |
4550 |
5050 |
5550 |
6000 |
ГПМУ-7500 |
ГМУ.0750.000 |
3350 |
4000 |
4900 |
5650 |
6350 |
6950 |
7500 |
ГПМУ-9000 |
ГМУ.0900.000 |
4000 |
4800 |
5900 |
6800 |
7600 |
8350 |
9000 |
